Gépek, eszközök 2024. szeptember 18.

Az őszi pozícionált alapművelés hatékony eszköze: John Deere 2720 Disk Ripper

A KITE Műszaki Magazin 2024/1-es lapszámában a sávos talajművelési rendszer (Strip-till) részleteivel, előnyeivel és alapművelő eszközével, az új Orthman 1tRIPr II. sávos talajművelővel ismerkedtünk meg. A sávos talajművelés számos előnye mellett azonban jó pár kihívást is magában rejt, mint pl.: érzékenység a magas talajnedveségre és a nagyobb taposási károkra, valamint a meredek domboldalakon történő alkalmazásának kockázata.

Ha egy olyan eszközt keresünk, mellyel részben szeretnénk megtartani a sávos művelés agronómiai előnyeit, ugyanakkor szükségünk van a felszín egyengetésére, a taposási károk, művelőtalprétegek megszüntetésére, és a késő őszi alapművelést is üzembiztosan szeretnénk megvalósítani a nagy mennyiségű szármaradvány-borítottságú tarlókon, a legjobb választás a John Deere 2720-as Disk Ripperre.

A Disk Ripper története

A John Deere Disk Ripper története egészen a ’90-es évek közepéig nyúlik vissza, az észak-amerikai Conservation Tillage Systems (Talajvédő Művelés Rendszerek) széles körű terjedésének időszakára. A John Deere célja egy olyan eszköz létrehozása volt, amely képes egymenetben megbirkózni a nagy mennyiségű zúzatlan kukoricatarlók alapművelésével relatív alacsony fajlagos teljesítményigény mellett. A fejlesztés eredményeként az „X” elrendezésű tárcsás boronák és a „V” elrendezésű „C” késes lazítók kombinálásával megszületett a John Deere 510-es Disk Ripper, azaz a „tárcsás lazító”, amely 5- és 7-késes kivitelben került a piacra. A ’90-es évek végére megjelent a továbbfejlesztett 512-es sorozat, amely új talajkövető tandem járószerkezetet és módosított késelrendezést kapott, ennek köszönhetően javult a mélységtartása és az átömlési keresztmetszete, ugyanakkor bővült a típusválaszték a flexibilis szárnyú, 9-késes, háromszekciós változattal. Hazánkban ebből a típuscsaládból már jelentős darabszám került értékesítésre, és több hazai redukált talajművelési rendszerekkel kapcsolatos vizsgálaton és szántóföldi bemutatón is szerepelt. A traktorok teljesítményének növekedéséhez igazodva 2013-ban bemutatták a 2720-as típusszámra keresztelt új generációs Disk Rippert, mely robusztusabb vázszerkezettel, megerősített futóművel, új csapágyazással és integrált elmunkálóhengerrel lett felszerelve 5/7/9/11-késes kivitelben. Lássuk, milyen részleteket rejt ez az eszköz magában!

Felépítés, műszaki tartalom

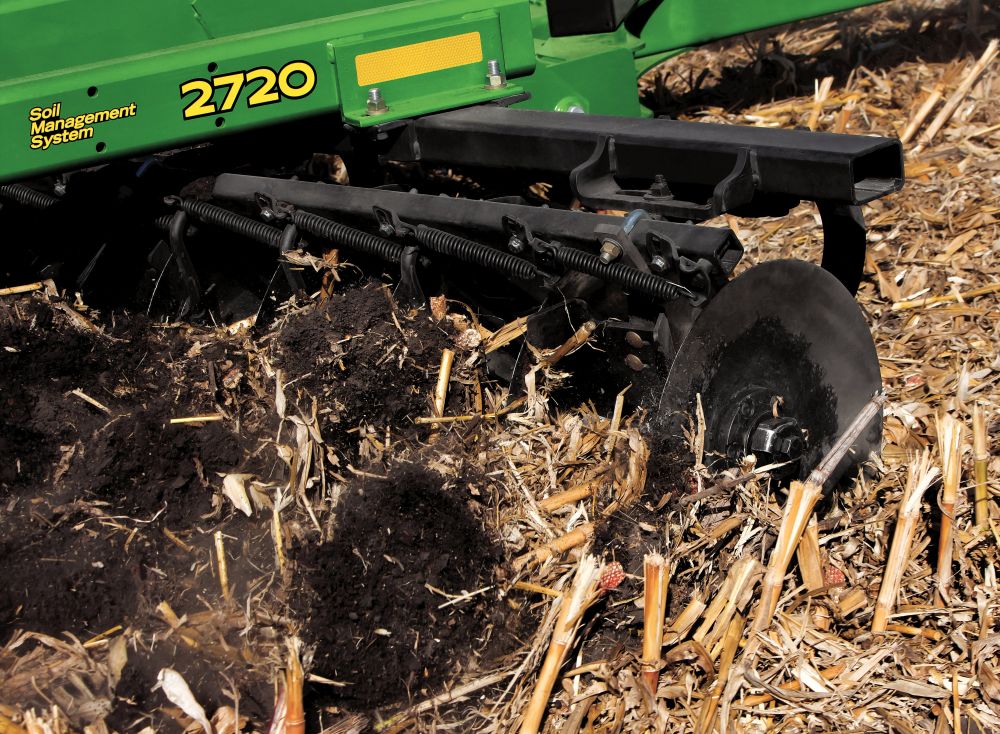

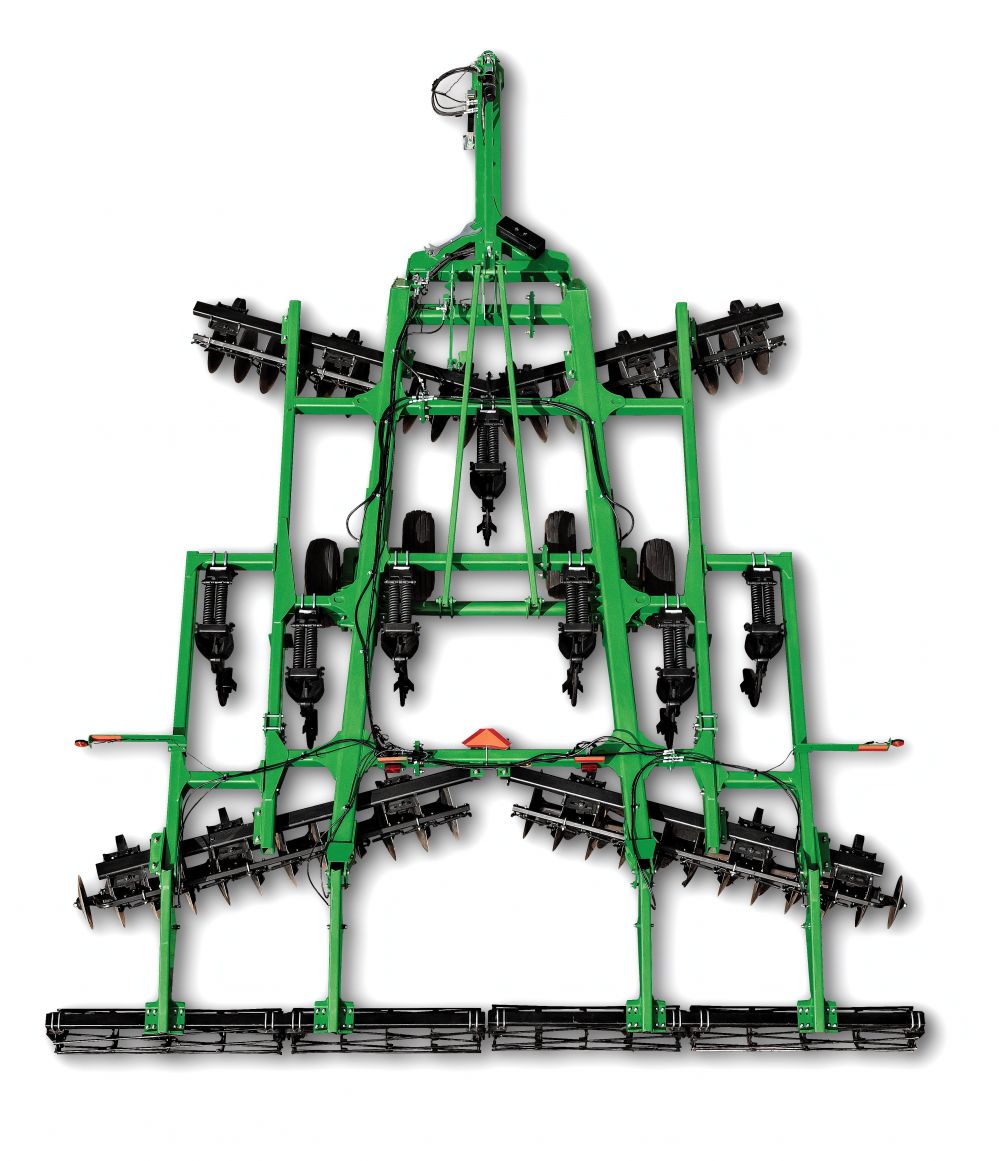

A John Deere 2720-as Disk Ripper gépcsalád 4 típusból áll, melyek közül a legkisebb, 5-késes változat merev vázas felépítéssel, a 7-késes változat merev vagy hidraulikus csukású vázzal, míg a 9- és 11-késes változatok hidraulikusan felhajtható flexibilis oldalszárnyakkal rendelkeznek a jobb keresztirányú talajkövetés és a szállítási szélesség csökkentése céljából. Valamennyi típus nagy szilárdságú, vastag falú zártszelvényekből épül fel vontatott kivitelben. A mélységtartást és a közúti vonulást a váz középrészén elhelyezett tandem elrendezésű futómű biztosítja. A 9- és 11-késes változatokon további tandem mélységhatároló kerekek találhatók a szárnyakon, illetve stabilizáló támkerekek a szárnyak mellső végein.  A hosszú, keskeny, „T” alakú vonórúd garantálja a szűk táblavégi fordulókat még ikerkerékkel szerelt traktorok esetén is, ugyanakkor mechanikus összeköttetése a mélységhatároló kerékkel biztosítja a főgerendely állandó vízszintjét. A hosszirányú vízszint beállítását a vonórúdon elhelyezett csavarorsó segítségével lehet végrehajtani, míg a fokozatmentes munkamélység-beállítást a futómű egypontos, mechanikus állítású, hidraulikus mélységhatároló rendszere teszi lehetővé. A művelőelemek elrendezése „Disk-Ripper-Disk”, azaz tárcsa-lazító-tárcsa rendszerű. A mellső, laprugós felfüggesztésű tárcsasor 18 fokos szögben van felszerelve, melyen a 610 vagy 660 mm átmérőjű (csipkés/sima) tárcsalapok 11”-os (279 mm) osztással rendelkeznek. Ezek fő feladata a szármaradványok átvágása és intenzív bekeverése 5-15 cm-es munkamélységben. A mellső tárcsasort a 30” (762 mm) húzástávolságú lazítókések követik, melyek a nagy átömlési keresztmetszet érdekében 2 sorban helyezkednek el. Rugós biztosításuk közel 2000 kg-os kioldóerővel rendelkezik, mellyel képesek a kötött, tömörödött talajokon is az üzembiztos munkavégzésre. A lazítókések 3 pozícióban állíthatók a tárcsasorhoz viszonyítva, és C alakú kialakításuk könnyű talajba hatolást biztosít akár 40 cm-es munkamélységig. A cserélhető, nagy kopásállóságú, különböző szélességű (5”/7”/10”) LaserRip II szárnyas lazítócsúcsok a mélység függvényében különböző mértékben biztosítják a talaj oldalirányú és felfelé irányuló átrepesztését. A hátsó, szintén laprugós felfüggesztésű, 11” (279 mm) osztású, 610 vagy 660 mm-es átmérőjű tárcsasor 14 vagy 16 fokos dőlésszöggel állítható be, mely a kések utáni bolygatott felszínt egyengeti el, és keveri tovább a szármaradványokat a felső 5-15 cm-es talajréteggel. Mind az első, mind a hátsó tárcsasor rugós sárkaparókkal rendelkezik, mely hatékonyan tartja tisztán a tárcsalapokat, ezzel lehetővé téve a nedvesebb talajon történő munkavégzést is. A talaj további keresztirányú egyengetését az opcionálisan felszerelhető, belső sárkaparóval ellátott rúdpálcás vagy késes aprítóhenger végzi, melynek talajnyomása fokozatmentesen hidraulikusan állítható a talajviszonyok függvényében. Ha nincs szükség a felszín visszatömörítésére, vagy netán nedvesebb talajviszonyok mellett kell dolgoznunk, a henger hidraulikusan akár ki is emelhető.

Üzemeltetési ajánlások

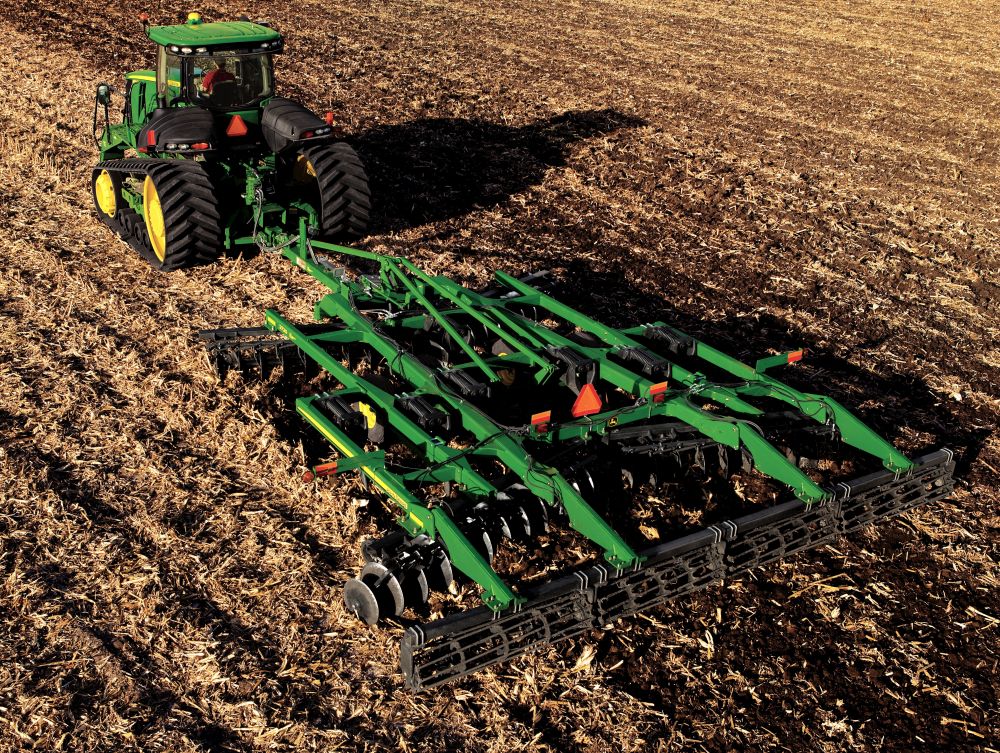

A Disk Ripper egymenetes, forgatás nélküli őszi alapművelő eszköz, amely a nagy szármaradvánnyal borított, akár 12-16 tonna/ha hozamú kukoricatarlókkal vagy az öntözött, tömörödött, zúzatlan hibrid- és csemegekukorica-tarlókkal is könnyedén megbirkózik. 5-15 cm-es mélységben egyenletesen végzi a szármaradványok, illetve a kijuttatott tápanyagok, szerves anyagok bekeverését, és ezzel egymenetben a talaj lazítását 25-40 cm munkamélységben. A gép hagyományos alapművelésre, valamint a 76,2 cm-es lazítókésosztásnak köszönhetően a pozícionált/sorra illesztett alapművelésre is alkalmas. A tömörödések megszüntetésével a kialakított talajszerkezet jó vízbefogadást biztosít, illetve a kevert felszínen is elegendő szármaradvány marad talajvédelmi célból. Teljesítményigénye a talajállapot és a munkamélység függvényében 50-70 LE/kés, ami az 5-késes (3,8 m) kivitelnél 250-350 LE teljesítményű erőgépet jelent. Alapművelő gép lévén ideális üzemeltetési sebessége 8-10 km/h, ami az 5-késes gép esetén napi 30-35 ha területteljesítményt jelent. A Disk Ripper után a tavaszi másodműveléshez/magágykészítéshez a legalkalmasabb eszköz a Köckerling Allrounder Profiline (6-14,5 m) gépcsaládja. Az Allrounder szerszámelrendezésének köszönhetően hatékonyan birkózik meg az alapművelés után fentmaradt szármaradványokkal, ugyanakkor egyenletes magágyalapot és gyorsan melegedő talajfelszínt biztosít a tápanyagok bekeverése és a kelőfélben lévő vagy kikelt gyomok mechanikai irtása mellett.

Precíziós megoldások

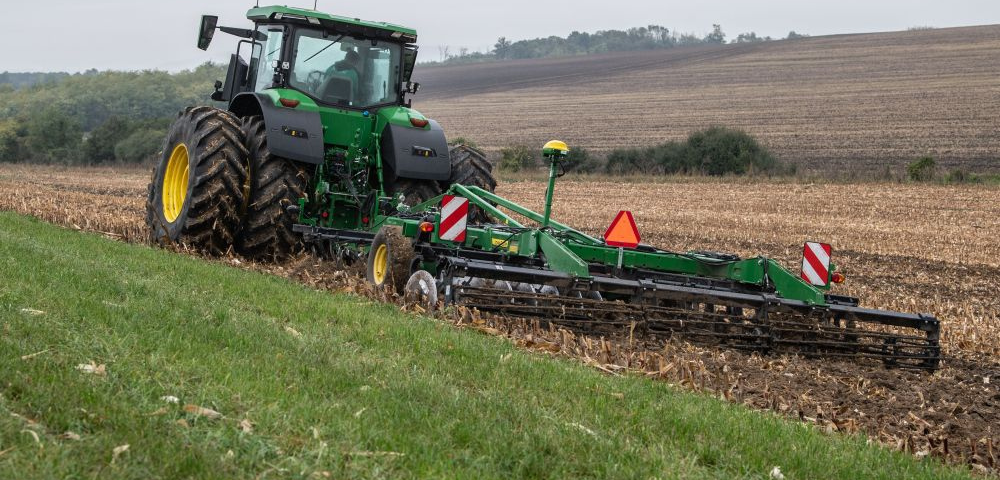

A hagyományos mechanikus, egypontos mélységállítás mellett a Disk Ripper felszerelhető a John Deere TruSet Tillage elektronikus munkamélység-vezérlőjével is. A Tru Set Tillage lehetővé teszi az ISOBUS-on történő kommunikációt, így a mélység szabályozása a traktor fülkéjéből a GreenStar monitoron keresztül precízen, kényelmesen elvégezhető. A munkamélység szabályozása mellett a lezáróhenger nyomása is állítható, illetve lehetőség nyílik térképalapú, változó mélységű alapművelésre is. A már említett 76,2 cm-es késosztásnak köszönhetően a munkagép alkalmas a pozícionált lazításra teljes felületű bekeverés mellett. Mivel a kések átrepesztése nagyobb mértékű, ezért a meredekebb domboldalakon vagy akár görbe nyomvonalon a szintvonalak mentén is biztonságosan alkalmazható pozícionált alapművelő eszköz. Mindezek mellett két fontos John Deere precíziós alkalmazás nyújt még segítséget a pontos nyomvonalon tartáshoz, ha a munkagépre egy StarFireTM műholdvevő antennát is felszerelünk. Míg a passzív munkagép-irányítás (AutoTrac Implement Guidance) biztosítja, hogy a gép az elméleti nyomvonalhoz viszonyítva minimális elsodródással végezze az alapművelést, addig az automatikus fogásrögzítés (AutoPathTM) a gép valós nyomvonalát rögzítve biztosítja, hogy tavasszal a szemenkénti vetőgép valóban a meglazított sávokban tudja elvégezni a vetést. Az alapművelés utáni tavaszi magágykészítéskor az erőgépek talajtömörítő hatása szintén csökkenthető, ha megfelelő munkaszélességű elmunkálóeszközt választunk, mely megegyezik a vetőgépek (8/12/16 sor) szélességével, ezzel megvalósítva a CTF kontrollált nyomvonalon történő magágykészítés elvét. Ehhez a már említett Köckerling Allrounder család 6/9/12 m munkaszélességű változatai a legalkalmasabbak sorközjáró kerekezéssel felszerelt traktorral üzemeltetve, elkerülve ezzel a vetendő sorok taposását is.

A John Deere 2720 Disk Ripper természetesen elérhető a KITE Zrt. munkagépkínálatában is. További részletekért keresse régiós gépértékesítő kollegáinkat!



Műszaki adatok

JOHN DEERE 2720 DISK RIPPER

Típus

530

730

930

1130

Vázkialakítás

Merev

Merev/Csukható

Flexibilis/Csukható

Munkaszélesség [m]

3,8

5,3

6,9

8,4

Szállítási szélesség [m]

5,0

5,5/4,3

5,5

5,5

Lazítókések száma [db]

5

7

9

11

Lazítókések osztása [mm]

762

Tárcsalapok átmérője [mm]

610/660

Tárcsalapok osztása [mm]

279

Tárcsasorok szögállása [mellső/hátsó]

18°/14-16°

Munkamélység [mm]

250-400

Teljesítményigény [LE]

250-340

340-440

440-540

540-640



Bellai Tamás, kereskedelmet támogató mérnök
